板式換熱器是由一組波紋金屬板片組成，并且板片上有四個角孔，以供熱交換的兩種冷熱介質通過的一種換熱設備。它是由板片、螺栓、夾板、法蘭、地角、密封墊片等組合而成的可拆式板式換熱器。
    板式換熱器由傳熱波紋板片及框架組成。板片由螺栓夾緊在固定壓緊板及活動壓緊板之間，在換熱器內部就構成了許多流道，板與板之間用橡膠密封。壓緊板上有本設備與外部連接的接管。板片用耐腐蝕金屬薄板壓制而成，四角沖有供介質進出的角孔，上下有掛孔。人字形波紋能增加對流體的擾動，使流體在低速下能達到湍流狀態，獲得高的傳熱效果。并采用特殊結構，保證兩種流體介質不會串漏。

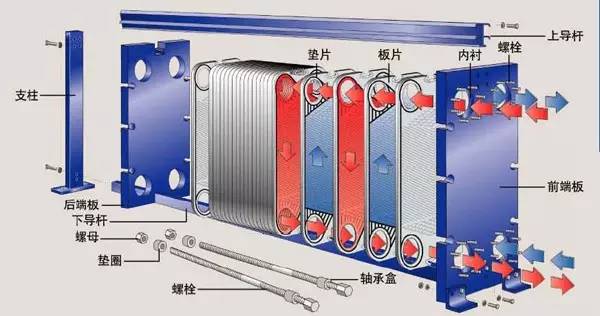

    板式換熱器結構及作用：
    1、固定壓緊板和活動壓緊板一般由碳鋼板制成，厚度根據承壓能力確定，保證板片密封被均勻夾緊。
    2、上導桿：固定在固定壓緊板和支柱上，起板片的支撐和定位作用。
    3、下導桿：它對板片起定位作用，與上導桿組成板片的定位。
    4、夾緊螺栓：均勻布置在壓緊板周圍，用以夾緊固定和活動壓緊板之間的板片。
    5、板片：傳熱元件，根據需要一般由不銹鋼制造，板片被壓緊后其之間保留一定的間隙，形成流體通道，換熱介質從夾緊板上的接管中出、入，并相應地進入板片之間的（奇偶數）流體通道，從而進行熱量交換。
    6、密封墊片保證板片間的流道及板對外界的密封，材料根據換熱介質而定。角孔周邊設有兩道密封，并有與大氣相通的信號孔，保證兩種作介質不會發生互串。
    板式換熱器板片材質介紹：
    1、304/304l:經濟的不銹鋼，適用于一般的市政管網用水（溫度60℃以下，濃度50mg/l以下）或濃度小于百分之30溫度小于等于100℃的硝酸；溫度小于等于100℃的各濃度碳酸。氨水或醇類。
    2、316/316l:一般情況下介質中 濃度小于200mg/l可選316l（溫度溫度60℃以下， 濃度可達300mg/l,溫度溫度，120℃以下， 80mg/l），濃度小于百分之50醋酸，苛性納溶液、蒸汽等。
    3、254smo不銹鋼；適用于含鹽水、無機酸和稀硫酸。
    4、tai、ti-pd:主要用于海水、鹽水、鹽化物及氯離子超標的液體。
    5、ni:主要用于高溫、高濃度苛性鈉。
    6、c-276（哈氏合金）用于濃硫酸、鹽酸、磷酸。
